응용 시나리오
수평 스프레이 타워는 다음 산업 분야에서 널리 사용됩니다.
- 화학 산업: 산성 미스트, 알칼리성 미스트, 유기성 폐가스 처리.
- 전자제품: 불소 함유 폐가스 및 기타 유해가스 정화.
- 제약 산업: 발효 및 합성 과정에서 발생하는 폐가스 제거.
- 야금: 제련 중에 발생하는 연기 및 먼지를 처리합니다.
- 식품 및 섬유산업: 생산 시 발생하는 악취 및 미세먼지 처리.
Ⅰ.. 수평 스프레이 타워의 작동 원리
수평 스프레이 타워는 산성 미스트, 알칼리 미스트, 유기 가스 및 입자상 물질과 같은 산업 폐가스의 오염 물질을 처리하는 데 주로 사용되는 효율적인 가스 정화 장비입니다.
1. 기액 직교류 접촉
- 배기가스 도입 : 배기가스는 팬 시스템을 통해 수평 타워 본체로 유입되며, 일반적으로 타워 본체의 한쪽 또는 중앙에서 유입됩니다.
- 공기 흐름 방향: 배기 가스는 타워 본체에서 수평으로 흐르고, 분무액의 이동 방향에 수직으로 교차 흐름 접촉을 형성합니다.
- 저항 감소: 이 수평 공기 흐름 설계는 시스템의 흐름 저항을 효과적으로 줄이고 팬의 에너지 소비를 줄입니다.
2. 분사 및 흡수
- 스프링클러 시스템: 흡수된 액체(물 또는 화학 시약)를 원자화 및 분사하여 미세한 물방울을 형성하기 위해 타워에 고압 노즐이 설치되어 있습니다.
- 충진층의 기능: 폐가스는 충진층(볼링, 라시링 등)을 통과하여 충진재 표면의 액막과 완전히 접촉하여 기액 접촉 면적을 증가시킵니다.
- 물리적, 화학적 흡수: 오염물질은 물리적 흡착이나 화학적 반응(산-염기 중화 등)을 통해 흡수되거나 무해한 물질로 전환됩니다.
3. 김서림 방지 및 배출
- 김서림 방지 장치: 정화된 가스가 김서림 방지층(사이클론 플레이트 또는 라실 링 필러)을 통과하여 동반된 액체 방울을 제거하고 2차 오염을 방지합니다.
- 청정 배출: 처리된 가스는 환경 보호 기준을 충족하기 위해 타워 반대쪽에서 배출됩니다.
4. 루프 및 처리
- 액체 순환: 분무액을 타워 바닥에서 수집하여 순환수 펌프에 의해 가압된 후 재사용되므로 운영 비용이 절감됩니다.
- 폐액 처리: 오염물질 농축을 방지하고 정화 효율에 영향을 미치기 위해 폐액을 정기적으로 변경하거나 처리합니다.
II. 수평 스프레이 타워 구조 설계 분석
수평 스프레이 타워는 콤팩트한 디자인이 특징이므로 공간이 제한된 산업 응용 분야에 적합합니다.
1. 타워 구조
- 형상 및 재질 : 내식성 재질(PP, FRP, 304/316 스테인레스 스틸 등)로 제작된 수평 원통형 또는 정사각형 구조.
- 모듈형 디자인: 분할된 플랜지 연결은 다양한 공기 흐름 속도에 적응하여 운송 및 설치를 용이하게 합니다.
2. 스프레이 시스템
- 노즐 배열 : 수평 다층 배열로 균일한 액체 도포를 보장하고 기액 접촉 효율을 향상시킵니다.
- 분무액 선택: 물 또는 산이나 알칼리 용액과 같은 화학 시약을 배기 가스 구성에 따라 선택하여 흡수를 강화합니다.
3. 포장층
- 패킹 유형: Pall 링, Raschig 링과 같은 고효율 패킹은 넓은 표면적과 낮은 저항을 제공합니다.
- 계층형 디자인: 여러 겹의 패킹으로 기액 분포를 최적화하고 막힘과 채널링을 방지합니다.
4. 디미스트층
- 디미스터 유형: 사이클론 플레이트 또는 Raschig 링은 가스에서 연행된 액체 방울을 효과적으로 제거합니다.
- 물방울 유입 방지: 배기 가스에 물방울이 생기지 않도록 하여 다운스트림 장비의 부식이나 오염을 방지합니다.
5. 순환 시스템
- 순환수조 : 타워 하단에 위치하여 분무액을 수집하며 수위조절 및 pH 모니터링 기능을 갖추고 있습니다.
- 순환 워터 펌프: 부식 방지 재질(예: 플라스틱 또는 스테인레스 스틸)로 제작되어 장기간 안정적인 작동을 보장합니다.
6. 보조구조물

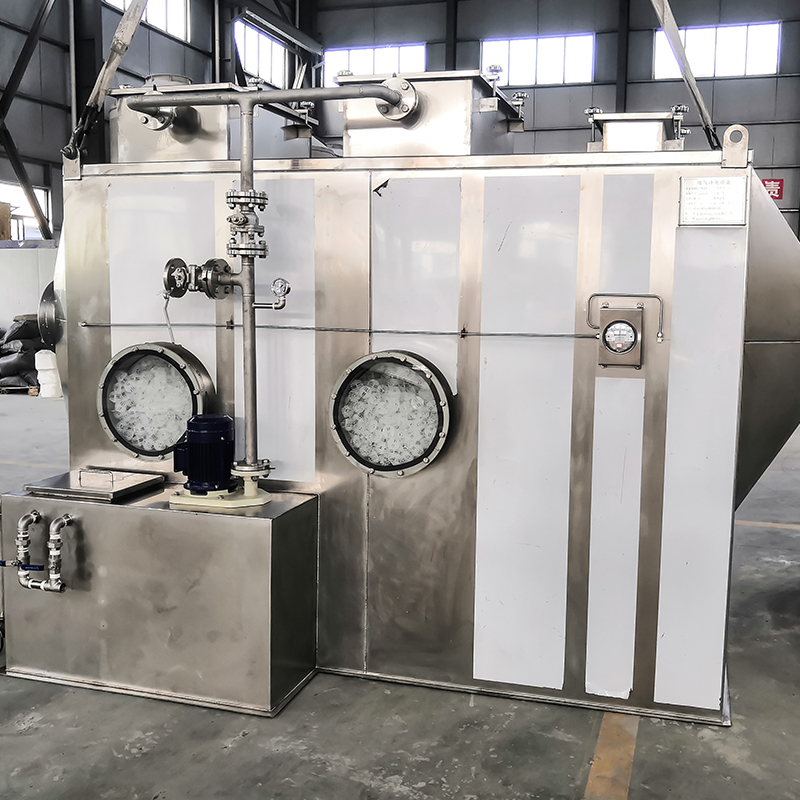

- 점검창 및 관측창 : 투명한 점검창 및 점검창을 제공하여 유지보수 및 점검이 용이합니다.
- 지지대 및 고정 장치: 안정적인 지지대 및 고정 장치는 안정적인 장비 작동을 보장합니다.
III. 수평 스프레이 타워의 장점
IV. 디자인 포인트
- 폐가스 매개변수 분석: 폐가스 구성, 농도, 온도 및 유량을 기준으로 타워 크기 및 포장 유형을 결정합니다.
- 기체-액체 비율 제어: 충분한 접촉과 흡수를 보장하기 위해 분무액 유량을 합리적으로 설계하십시오.
- 재질 선택 : PP, 스테인레스 스틸 등 부식성 특성에 따라 적합한 타워 재질을 선택합니다.
- 안전조치 : 안전한 작동을 위해 방폭장치 및 가스감시장치를 설치하십시오.
위의 분석을 바탕으로 고효율, 소형화 및 내식성을 갖춘 수평형 스프레이 타워는 산업 폐가스 처리에 필수적인 장비가 되었습니다. 이는 다양한 운영 조건에 널리 적용 가능하며 기업이 환경 표준을 달성하는 데 도움이 됩니다.
| 수평 스프레이 타워는 5000 - 30000m3의 공기량을 처리할 수 있으며 실제 필요에 따라 맞춤화할 수 있습니다. | |||||
| 일련번호 | 이름 | 사양 (길이 * 폭 * 높이, 단위 : mm) | 단위 | 수량 | 비고 |
| 1 | 수평 스프레이 타워(처리 공기량: 5000m³/h) | 2500(가변직경 포함) * 1200(수조사이즈 제외) * 1800 | 세트 | 1 | 1. 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화되었습니다. 2. 빈 타워 속도: 초당 1.5미터; 3. 4×4인치 나선형 노즐을 갖춘 단층 스프레이 시스템; 4. ≥600mm를 포장하는 Ø50mm Pall 링의 단일 층; 5. PP 철망사 안개 제거기 ≥200mm의 단층; 6. Ø500mm 투명 강화 유리 검사 포트 2개; 7. 입구/출구 직경: 400mm; 8. 측면에 통합된 화학물질 투여 탱크 1개; 9. 하나의 배수 포트, 오버플로 포트, 수동/자동 플로트 작동 식 물 보충 시스템; |
| - | 순환펌프 | 1.5kw | 세트 | 1 | 수직형 산 및 알칼리 방지 PP 부식 방지 펌프, 유량: 169m³/h, 리프트: 15m, 2단계 에너지 효율적인 모터 |
| 2 | 수평 스프레이 타워(처리 공기량: 10000m³/h) | 3000(가변직경 포함) * 1500(수조크기 제외) * 1800 | 세트 | 1 | 1) 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화됩니다. 2) 빈 타워 속도: 초당 1.5미터; 3) 6개의 4인치 나선형 노즐이 있는 하나의 스프레이 층; 4) ≥600mm를 포장하는 Ø50mm Pall 링의 한 층; 5) PP 철망사 안개 제거기 ≥200mm의 1개의 층; 6) Ø500mm 투명 강화 유리 검사 포트 2개; 7) 입구/출구 직경: ￠600mm; 8) 측면에 통합된 화학물질 투여 탱크 1개가 있습니다. 9) 하나의 배수 포트, 오버플로 포트, 수동/자동 플로트 작동 식 물 보충 시스템; |
| - | 순환펌프 | 2.2kw | 세트 | 1 | 수직형 산 및 알칼리 방지 PP 부식 방지 펌프, 유량: 24m³/h, 리프트: 20m, 2단계 에너지 효율적인 모터 |
| 3 | 수평 스프레이 타워(처리 공기량: 15000m³/h) | 3600(가변직경 포함) * 1500(수조사이즈 제외) * 1800 | 세트 | 1 | 1. 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화되었습니다. 2. 빈 타워 속도: 초당 1.5미터; 3. 8개의 1/4인치 나선형 노즐을 갖춘 단층 스프레이 시스템; 4. ≥600mm를 포장하는 Ø50mm Pall 링의 단일 층; 5. PP 철망사 안개 제거기 ≥200mm의 단층; 6. Ø500mm 투명 강화 유리 검사 포트 2개; 7. 입구/출구 직경: 700mm; 8. 측면에 통합된 화학물질 투여 탱크 1개; 9. 하나의 배수 포트, 오버플로 포트, 수동/자동 플로트 작동 식 물 보충 시스템; |
| - | 순환펌프 | 3.75kw | 세트 | 1 | 수직형 산 및 알칼리 방지 PP 부식 방지 펌프, 유량: 28m³/h, 리프트: 28m, 2단계 에너지 효율적인 모터 |
| 4 | 수평 스프레이 타워(처리 공기량: 20000m³/h) | 4200(가변직경 포함) * 1500(수조사이즈 제외) * 1800 | 세트 | 1 | 1) 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화되었습니다. 2) 빈 타워 속도: 초당 1.5미터; 3) 8개의 1/4인치 나선형 노즐이 있는 하나의 스프레이 층; 4) ≥600mm를 포장하는 Ø50mm Pall 링의 한 층; 5) PP 철망사 안개 제거기 ≥200mm의 1개의 층; 6) Ø500mm 투명 강화 유리 검사 포트 2개; 7) 입구/출구 직경: 800mm; 8) 측면에 통합된 화학물질 투여 탱크 1개가 있습니다. 9) 하나의 배수 포트, 오버플로 포트, 수동/자동 플로트 작동 식 물 보충 시스템; |
| 순환펌프 | 3.75kw | 세트 | 1 | 수직 건식 PP 부식 방지 펌프 유량: 28m³/h 머리: 28m Tier 2 에너지 효율 모터 브랜드: 리이궈바오 | |
| 5 | 수평 스프레이 타워(처리 공기량: 25000m³/h) | 4100(가변직경 포함) * 2000(수조사이즈 제외) * 1900 | 세트 | 1 | 1. 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화되었습니다. 2. 빈 타워 속도: 초당 1.5미터; 3. 10개의 4인치 나선형 노즐을 갖춘 단층 스프레이 시스템; 4. ≥600mm를 포장하는 Ø50mm Pall 링의 단일 층; 5. PP 철망사 안개 제거기 ≥200mm의 단층; 6. Ø500mm 투명 강화 유리 검사 포트 2개; 7. 입구/출구 직경: ￠900mm; 8. 측면에 통합된 화학물질 투여 탱크 1개; 9. 하나의 배수 포트, 오버플로 포트, 수동/자동 플로트 작동 식 물 보충 시스템; |
| - | 순환펌프 | 5.5kw | 세트 | 1 | 수직형 산 및 알칼리 방지 PP 부식 방지 펌프, 유량: 38m3/h, 리프트: 32m, 2단계 에너지 효율적인 모터, 브랜드: 일조국보; |
| 6 | 수평 스프레이 타워(처리 공기량: 30000m³/h) | 4500(가변직경 포함) * 2000(수조사이즈 제외) * 1900 | 세트 | 1 | 10. 장비 재료에는 PP, 304 스테인레스 스틸 및 FRP가 포함되며 특정 공장 요구 사항을 충족하도록 두께가 맞춤화되었습니다. 11. 빈 타워 속도: 초당 1.5미터; 12. 13개의 4인치 나선형 노즐을 갖춘 단층 스프레이 시스템; 13. ≥600mm를 포장하는 Ø50mm Pall 링의 단층; 14. PP 철망사 안개 제거기 ≥200mm의 단층; 15. Ø500mm 투명 강화 유리 검사 포트 2개; 16. 입구/출구 직경: ￠1000mm; 17. 측면에 통합된 화학물질 투여 탱크 1개. 배수 포트 1개, 오버플로 포트, 수동/자동 플로트 작동식 물 보충 시스템; |
| - | 순환펌프 | 7.5kw | 세트 | 1 | 수직형 산 및 알칼리 방지 PP 부식 방지 펌프, 유량: 50m3/h, 리프트: 38m, 2단계 에너지 효율 모터, 브랜드: 일조국보; |
| - | 기타 사양 비표준 맞춤화 | - | - | - | |
