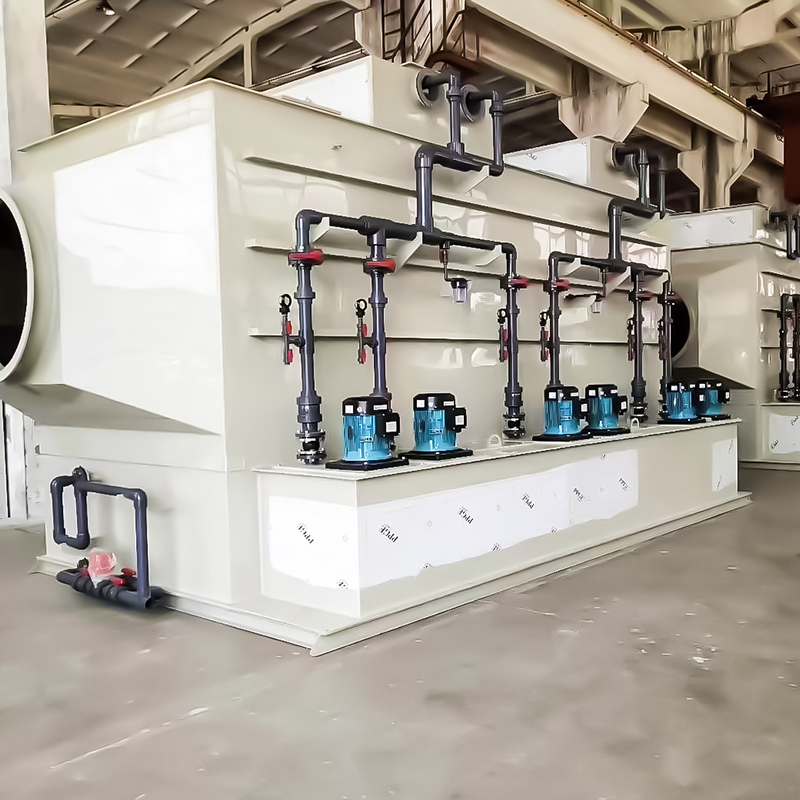

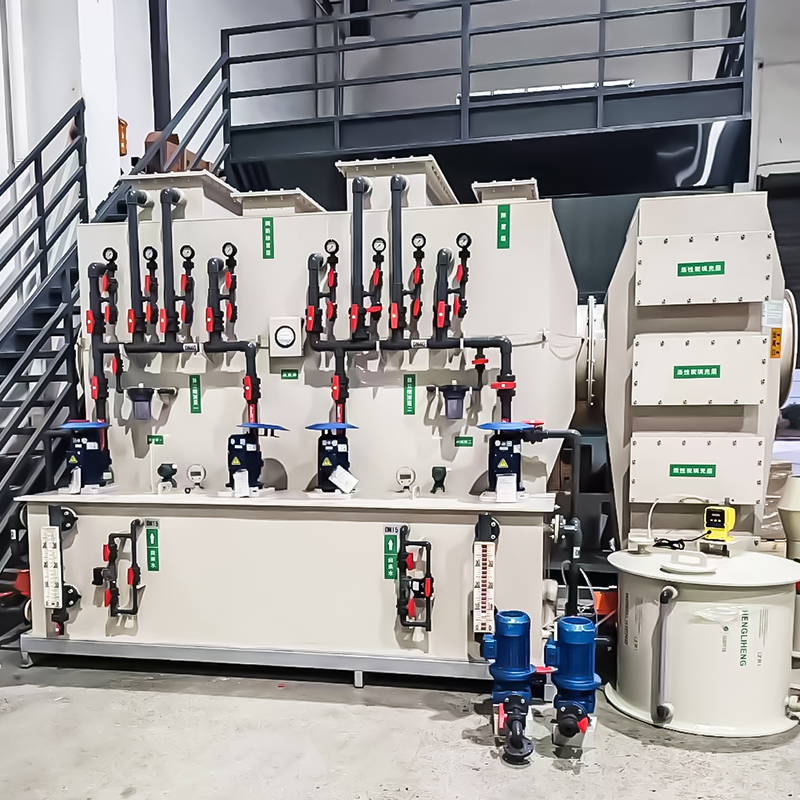

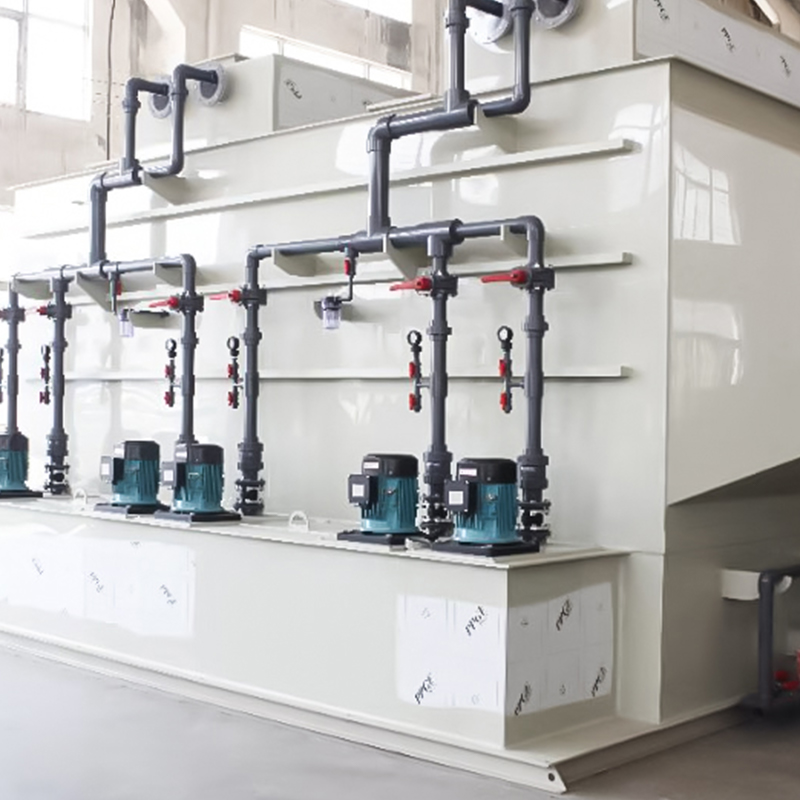

PP 수평 스크러버 타워

구체적인 과정은 다음과 같습니다.

1. 폐가스 유입구 : 폐가스는 타워 본체의 한쪽 끝에서 수평으로 유입되어 타워 내 채널을 따라 흐릅니다.
2. 스프레이 원자화: 스프레이 시스템(펌프, 파이프, 노즐)이 액체를 가압한 후 노즐을 통해 액체를 미세한 방울로 원자화하여 타워에 고르게 분포시킵니다.
3. 기액 반응: 원자화된 액적은 수평으로 흐르는 폐가스와 완전히 접촉하고 오염 물질은 물리적으로 흡착(예: 먼지 부착) 또는 화학 반응(예: 산-염기 중화)됩니다.
4. 정화가스 배출: 처리된 가스는 김서림 제거 장치에 의해 반대쪽 끝에서 제거됩니다.
5. 폐액 처리: 오염 물질을 흡수한 폐액은 탑 바닥에서 배출되어 후속 처리 시스템으로 들어갑니다.

수평분무탑의 구조설계 분석

그 구조는 "기액 접촉 효율 향상"과 "작동 안정성 보장"을 중심으로 설계되어야 하며 핵심 구성 요소는 다음과 같습니다.

1. 타워 구조
- 재질 : 폐가스의 내식성 (예 : PP 플라스틱, 유리 섬유, 탄소강 부식 방지)에 따라 선택하여 산 및 알칼리 저항과 고온 저항을 보장합니다.
- 크기: 길이는 배기가스 처리량 및 체류시간에 따라 설계되며(보통 배기가스는 1~3초 동안 타워에 유지되어야 함) 폭과 높이는 공기 흐름의 단락을 방지하기 위해 스프레이 적용 범위와 일치해야 합니다.

2. 공기 흡입 및 배출 장치
- 공기 흡입구: 주로 플레어 포트 또는 점진적 확장형으로 설계되어 배기 가스가 타워 본체에 고르게 분산되어 과도한 국지적 공기 흐름으로 인한 처리 부족을 방지합니다.
- 공기 배출구: 공기 흡입구 반대편에 위치하며, 정화된 가스와 함께 액체 방울이 밖으로 나오는 것을 방지하기 위해 김서림 방지 장치(예: 배플 플레이트 및 철망 김서림 방지 장치)를 설치해야 합니다.

3. 스프링클러 시스템
- 노즐: 주요 구성 요소는 우수한 미립화 효과를 가져야 합니다(액적의 직경은 100-300μm이고 고르게 분포되어 있어야 합니다. 중공 원뿔형 노즐 또는 나선형 노즐이 자주 사용됩니다. 양과 레이아웃은 사각지대를 피하기 위해 전체 공기 흐름 단면을 덮어야 합니다.
- 파이프라인 및 펌프: 파이프는 부식 방지 기능이 있어야 하며 스프레이 압력의 안정성을 보장하려면 펌프 헤드와 유속이 노즐 요구 사항과 일치해야 합니다.

4. 기액 접촉부
- 일부 타워 본체(예: 베일 링, 스텝 링) 또는 배플을 채워 기액 접촉 면적 및 시간을 늘리고 흡수 효율을 향상시킵니다(특히 저농도 폐가스의 경우).

5. 액체 저장 및 배수 시스템
- 타워 하단의 액체 저장 공간: 스프레이를 저장하기 위해서는 충분한 용량이 설계되어야 하며, 액체량을 조절할 수 있는 액위계를 설정해야 합니다.
- 액체 배출구: 폐액의 배출을 용이하게 하기 위해 액체 저장 영역의 바닥에 위치합니다. 일부는 불포화 액체를 재활용하고 약물 소비를 줄일 수 있는 순환 펌프로 설계되었습니다.

6. 보조구조
- 점검구(노즐 및 충진기 유지관리 용이), 관찰창(내부 작동상태 모니터링), 부식방지 코팅(타워 수명연장) 등

디자인 포인트
- 기액 유량 매칭 : 배기 가스 유량이 너무 높아 액체 운반이 쉽습니다. 너무 낮으면 처리 효율이 낮아지므로 계산을 통해 최적화해야 합니다.
- 저항 제어: 공기 흐름 저항을 줄이고 팬 에너지 소비를 줄이는 구조 설계가 필요합니다.
- 부식 방지 및 내열성: 장비 부식을 방지하기 위해 폐가스 조성(예: 황, 염소) 및 온도에 따라 적절한 재료를 선택합니다.

합리적인 설계를 통해 수평 스프레이 타워는 먼지, 산, 알칼리 폐가스 및 일부 유기 폐가스를 효율적으로 처리할 수 있으며 화학, 코팅, 전기 도금 및 기타 산업에 적합합니다.
