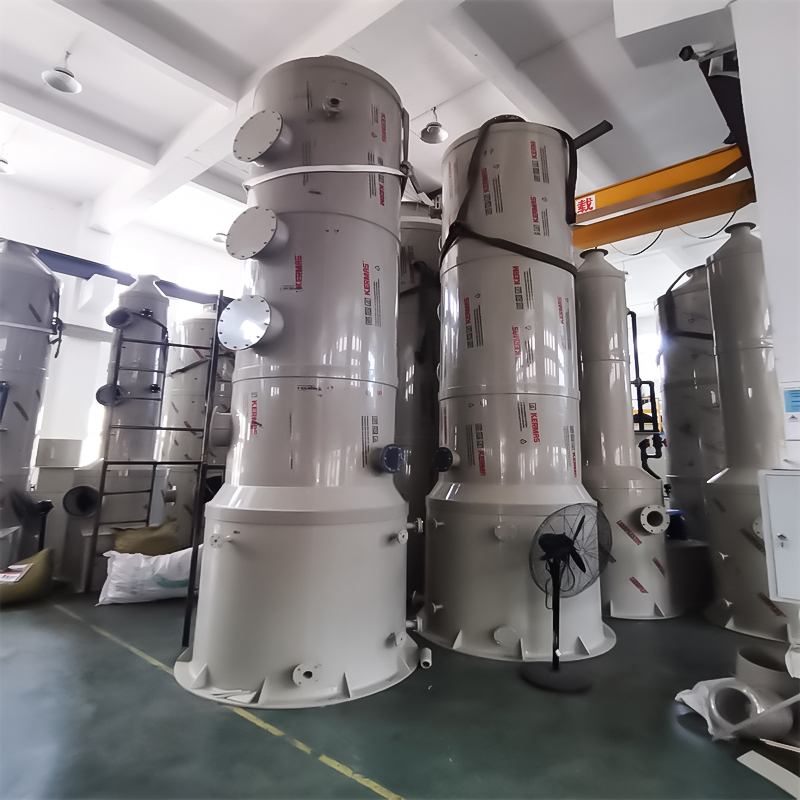

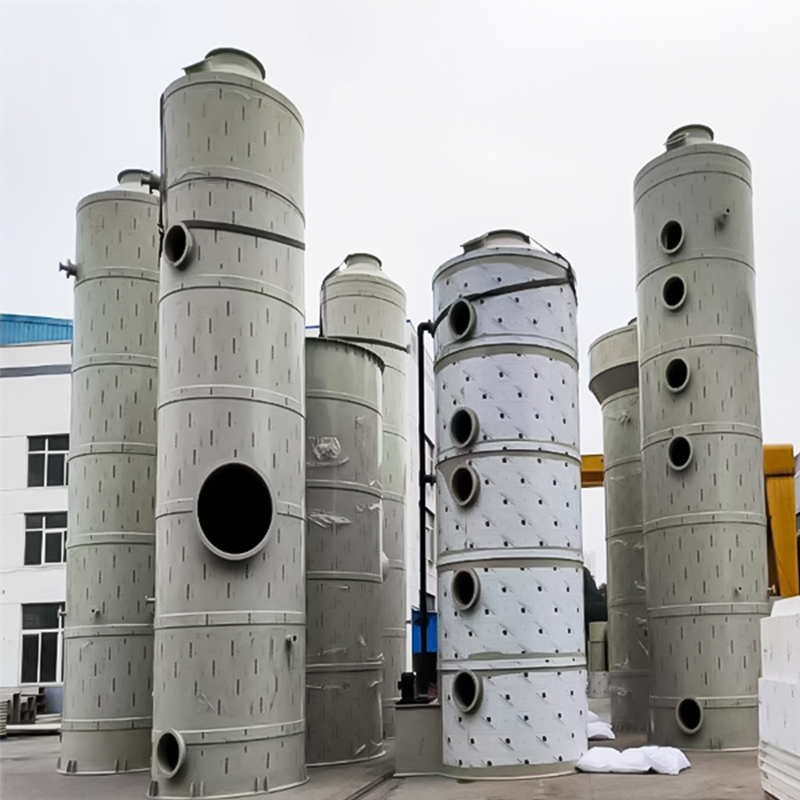

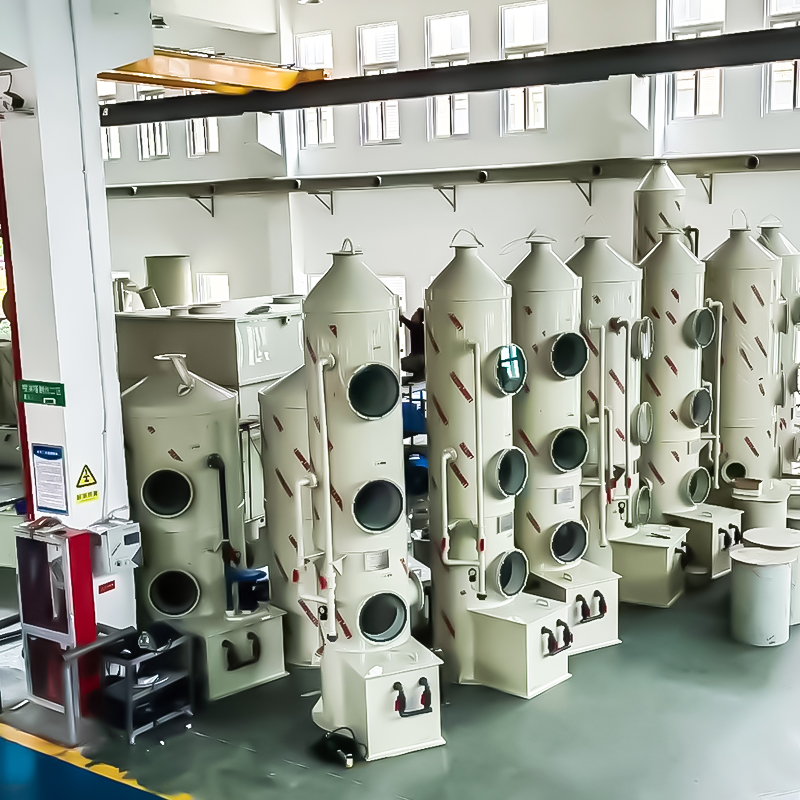

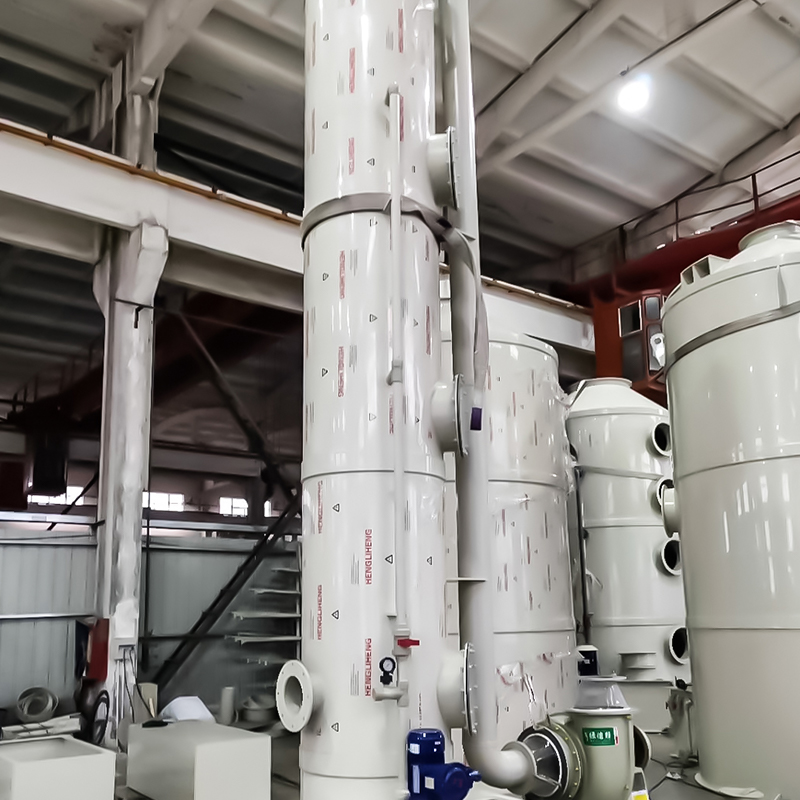

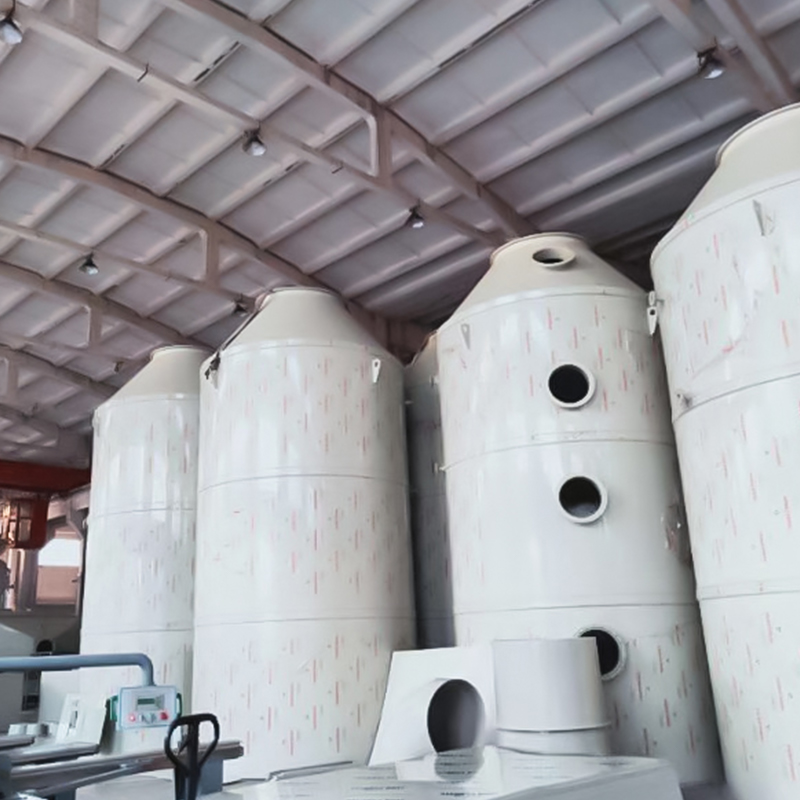

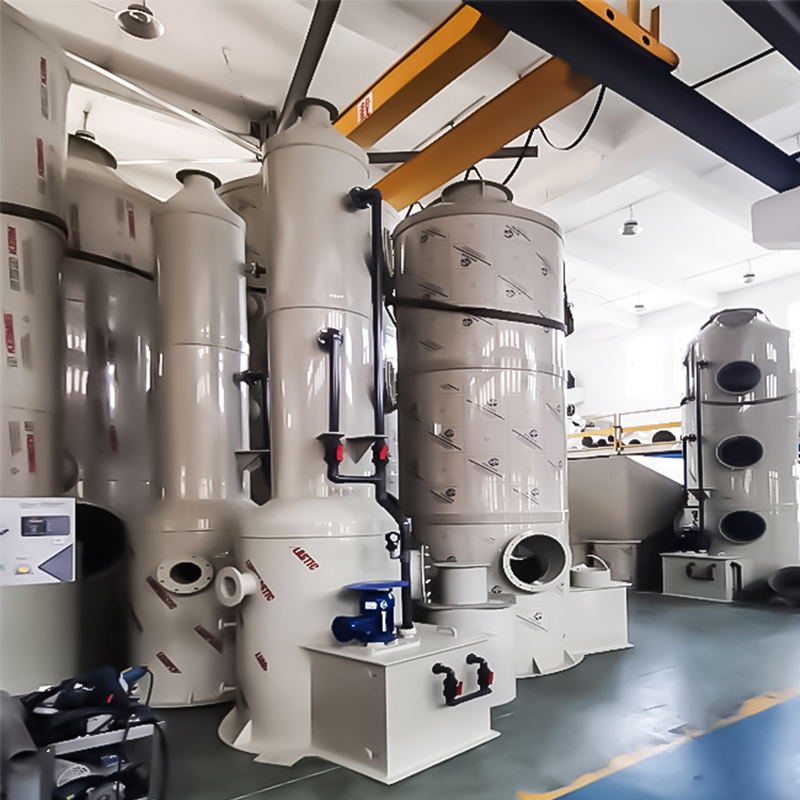

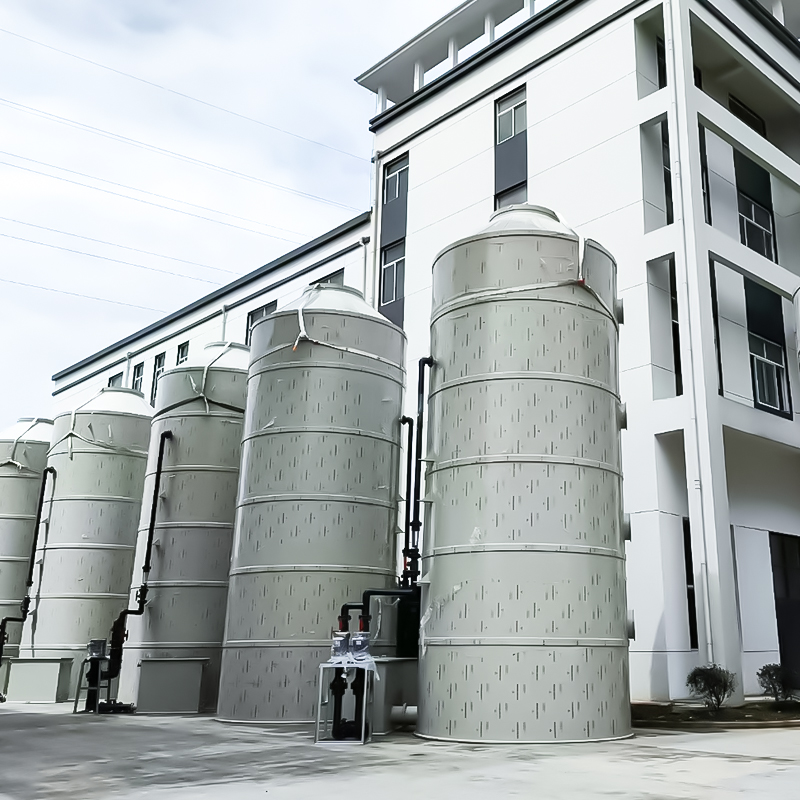

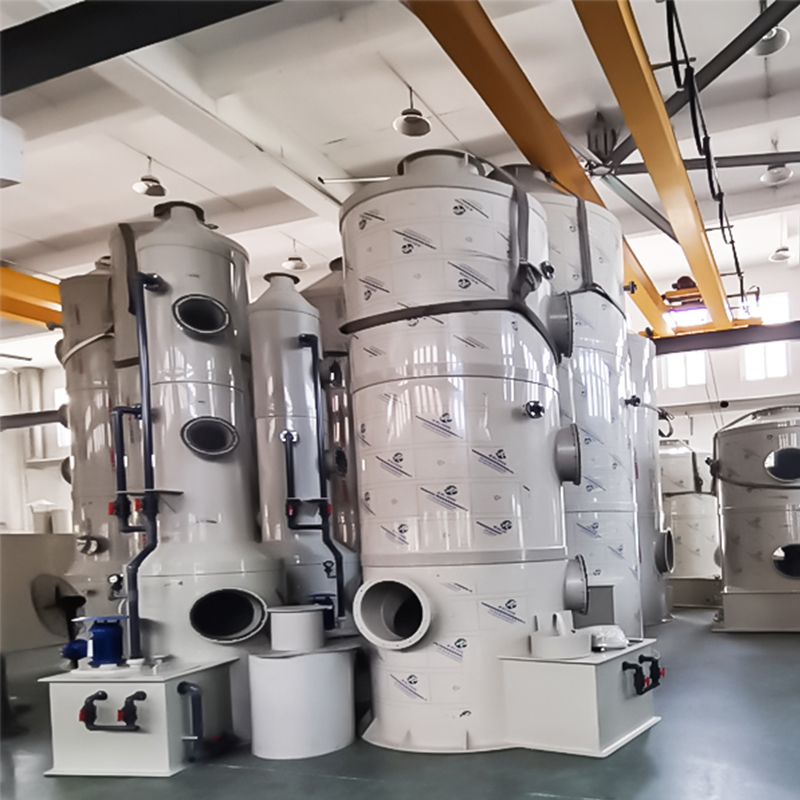

PP세탁탑

PP 스크러버(PP 워터 스크러버라고도 함)는 폴리프로필렌(PP)을 주성분으로 하는 배기가스 정화 장치입니다. 주로 산업 폐가스 중 먼지, 산성 및 알칼리성 가스, 유기성 폐가스를 처리하는 데 사용됩니다. 작동 원리와 구조는 다음과 같습니다.

I. 작동 원리
PP 스크러버는 기액 접촉 흡착 원리로 작동되며, 액체(흡수제)와 폐가스 내 오염물질 간의 물리적 또는 화학적 반응을 통해 폐가스를 정화합니다. 구체적인 과정은 다음과 같습니다.

1. 배기 가스 흡입구: 오염 물질이 포함된 배기 가스는 팬에 의해 구동되어 하부 공기 흡입구를 통해 타워로 유입되고 타워의 내부 채널을 따라 위쪽으로 흐릅니다.

2. 흡수제 분사 : 타워 상단의 분사 시스템(워터펌프, 배관, 노즐로 구성)에서 흡착제(청수, 알칼리성 용액, 산성용액 등 오염물질의 성질에 따라 선택)를 가압합니다. 가압된 흡수제는 노즐을 통해 미세한 물방울로 원자화되고 아래쪽으로 균일하게 분사되어 "액체 커튼"을 형성합니다. 3. 기체-액체 접촉 반응: 상승하는 배기가스는 하강하는 원자화된 물방울과 완전히 접촉하여 정화됩니다.
- 물리적 반응: 먼지 입자는 물방울에 흡착되어 액체와 함께 침전됩니다. 암모니아와 같은 수용성 가스는 직접 흡수됩니다.
- 화학 반응: 산성 및 알칼리성 가스는 해당 흡수제(예: 이산화황이 수산화나트륨 용액과 반응하여 염을 형성함)에 의해 중화됩니다.
4. 가스-액체 분리: 정제된 가스는 타워 상단으로 올라가서 디미스터(예: 배플 또는 메시)를 통과하여 동반된 물방울을 제거하여 2차 오염을 방지합니다. 최종적으로 표준 방식으로 콘센트를 통해 배출됩니다.
5. 폐액 처리: 오염물질을 흡수한 폐액은 탑 바닥에 있는 집수조에 모아서 재활용(흡수제 추가)하거나 처리 후 배출할 수 있습니다.

II. 구조적 설명
PP 스크러버는 주로 PP(내산 및 내알칼리성, 경량)로 구성되며 다음과 같은 구성요소로 구성됩니다.

1. 타워 본체: 원통형 또는 정사각형의 밀폐 용기로 배기가스와 흡수제의 반응을 위한 핵심 공간 역할을 합니다. 일반적으로 기액 접촉 면적을 늘리기 위해 패킹층(예: Pall 링, 중공 볼 또는 Raschig 링)이 장착되어 있습니다.

2. 공기 흡입구 및 배출구: 공기 흡입구는 타워 본체 하단에 위치하며 배기 가스 전달 파이프라인에 연결됩니다. 공기 배출구는 타워 상단에 있으며 배기관과 연결됩니다.

3. 스프레이 시스템: 여기에는 흡수제를 고르게 분배하는 순환 워터 펌프, 스프레이 배관, 분무 노즐(예: 나선형 노즐 및 팬 노즐)이 포함됩니다.

4. 패킹층(Packing Layer): 타워 본체 중앙에 위치한 이 층은 기액 접촉 시간을 연장하고 정화 효율을 향상시키는 불활성 충진재로 구성됩니다.

5. 데미스터(Demister): 타워 상단, 공기 배출구 앞에 설치되어 가스에서 액체 방울을 분리하여 손실 및 환경 오염을 방지합니다. 6. 액체 수집 탱크: 타워 하단에 위치하며 분사 후 폐액을 수집하며 일반적으로 레벨 게이지와 배수구가 장착됩니다.
7. 순환 파이프 및 밸브: 액체 수집 탱크를 스프레이 시스템에 연결하여 흡수제의 재활용을 가능하게 합니다. 일부 시스템에는 시약 추가 포트도 있습니다.

PP 스크러버는 구조가 간단하고 조작이 용이하여 화학처리, 전기도금, 인쇄염색, 코팅 등 산업분야의 저농도 및 중농도 폐가스 처리에 적합합니다.
