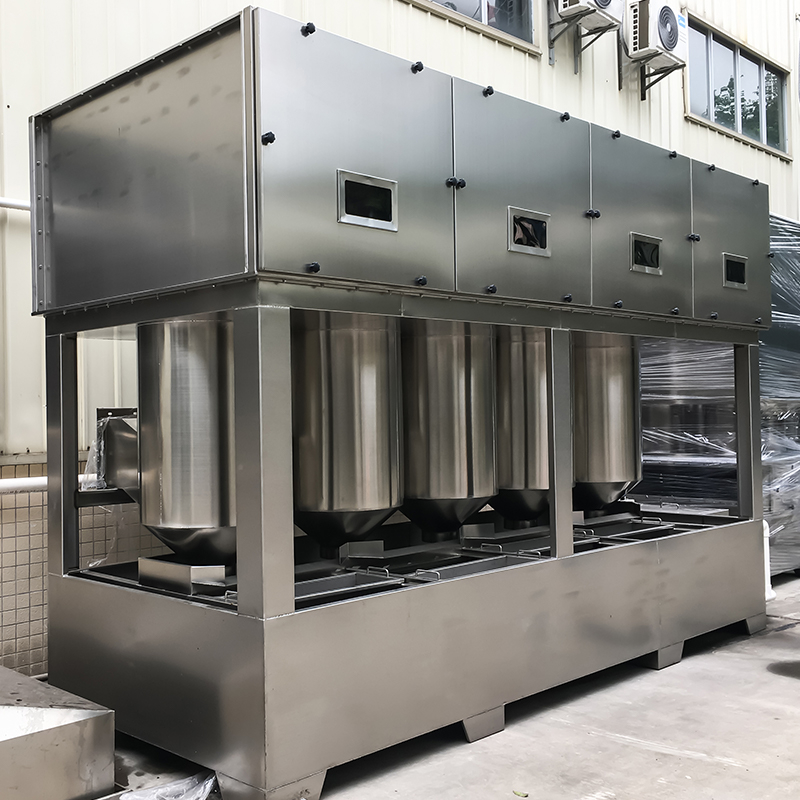

하이브리드 사이클론 스프레이 타워

하이브리드 사이클론 타워("사이클론 하이브리드 스프레이 타워" 또는 "하이브리드 사이클론 타워"라고도 함)

단일 타워 내에서 고속 사이클론 원심 분리와 다층 분무 흡수를 통합한 습식 정화 장치입니다. 관성, 원심분리, 충돌, 유화 및 흡수의 5가지 메커니즘을 결합하여 동일한 장치 내에서 "입자상 물질 포집 가스 오염 물질 흡수 김서림 제거 및 탈수"의 전체 프로세스를 완료합니다.

I. 작동 원리(4단계 통합)

1. 사이클론 동반

팬의 음압 하에서 먼지 또는 오염 물질이 포함된 배기 가스는 타워 바닥에 있는 "사이클론 발생기"(가이드 베인 사이클론)로 접선 방향으로 들어갑니다. 기류는 즉시 15-25m/s로 가속되어 고도로 소용돌이치는 유동장을 생성합니다.

2. 기액 유화

탑 하단의 순환 워터 펌프는 흡수액(물, 알칼리 용액, 산화제)을 탑 상단의 나선형 노즐로 전달하여 역류 방향으로 분사됩니다. 고속 사이클론 흐름의 작용에 따라 액체 방울은 미크론 크기의 방울로 전단되고 원자화되며, 소용돌이치는 기류와 완전히 혼합되어 "기체-액체 에멀젼 시스템"을 형성합니다. • 입자: 원심력에 의해 입자가 타워 벽쪽으로 던져지며, 그곳에서 액체 필름과 충돌하여 아래쪽으로 운반됩니다.
• 가스 오염물질(HCl, NH₃, BTEX 등): 유화 구역에서 용해, 중화 또는 산화됩니다.

3 원심분리
유화된 시스템은 흐름 반경이 점차 감소하고 원심력이 기하급수적으로 증가하는 "수렴-발산" 원심분리 실린더로 들어갑니다. 고밀도 물방울과 먼지 입자가 벽을 향해 던져져 벽을 따라 배수조로 흘러갑니다. 정화된 건조 가스는 중심축을 향해 모여 상승합니다.

4 포장 미세 세척 김서림 제거
상승하는 공기 흐름은 한 겹 또는 두 겹의 패킹(폴 링 또는 중공 볼)과 2차 스프레이를 통과하여 잔류 오염 물질을 추가로 제거합니다. 상단의 골판지 또는 철망 디미스터가 혼입된 물방울을 차단하고 청정 가스가 최종적으로 팬에 의해 배출되어 표준을 충족합니다.
전체 공정에는 폐쇄 루프 액체 사이클이 포함되며 침전물은 스크레이퍼 또는 슬러지 제거 장치에 의해 정기적으로 제거됩니다.

II. 구조적 특징
• 통합 설계: 소용돌이 섹션 스프레이 섹션 필러 섹션 김서림 제거 섹션, 4가지 기능을 통합하고 동일한 공기량을 갖는 기존 스프레이 타워 설치 공간의 60% 미만을 차지합니다.
• 막힘 방지 노즐: 내부 필터 카트리지가 있는 대구경 나선형 노즐을 사용하여 페인트 잔여물 및 섬유로 인한 막힘 현상을 줄입니다.
• 탈착식 스월 모듈: SUS304/316L 또는 FRP로 제작되었으며, 마모된 경우 제거하고 전체를 교체할 수 있습니다.
• PLC 가변 주파수 제어: 압력 차이에 따라 팬 속도를 자동으로 조정하여 30% 이상의 에너지를 절약합니다.

III. 적용 가능한 가스/먼지 애플리케이션
업계의 일반적인 오염물질 설계 고려 사항
자동차/가구 스프레이 페인팅 페인트 미스트, 벤젠 기반 VOC, 끈적이는 먼지 타워 본체: SUS304, 순환수에 페인트 미스트 응집제 첨가
하드웨어 연삭/연마 금속 분진(기름 함유) 큰 입자를 제거하기 위한 프리 사이클론, 스크레이퍼가 장착된 타워
화학/제약 HCl, NH₃, HF, 디클로로메탄 2단계 흡수: 전수 후알칼리/산화용액
폐기물 소각/하수처리장 악취, NH₃, H2S 타워 본체 : FRP 부식방지, 순환수에 차아염소산나트륨 첨가
보일러/가마 배기: 연기, SO2, NOₓ 타워 진입 전 <80°C로 냉각

IV. 기술 성과 지표(일반적인 값)
• 공기 흐름: 5,000~80,000m³/h(병렬 확장 가능)
• 먼지 제거 효율: ≥99%(입자 ≥1μm)
• 김서림 제거 효율: ≥95%
• 압력 강하: 800-1200 Pa
• 작동 온도: 80°C(FRP) 이하; 150°C 이하(SUS316L)

V. 기존 스프레이 타워와 비교한 장점
① 원심분리 방식으로 충진재 부하를 70% 감소시켜 막힘 현상이 적습니다.
② 회전하는 기류로 물질 전달이 향상되어 동일 용량 장비의 정화 효율이 15% 이상 향상됩니다.
③ 움직이는 부품이 없어 유지관리가 간편하고 연간 유지관리 비용이 장비 투자비의 2% 미만입니다.

하이브리드 사이클론 타워는 '고속 사이클론 다단 분사' 결합 메커니즘을 활용해 고점도 분진, 유성 미스트, 막힘, 높은 풍량 등 복잡한 운전 조건에서도 미세먼지 포집과 가스상 오염물질을 동시에 흡수한다. 스프레이, 화학 공학, 야금과 같은 산업에서 폐가스 전처리 또는 심층 정화를 위한 매우 효과적인 선택입니다.
