사이클론 스크러버 타워는 일반적으로 나선형 배플 플레이트가 장착된 원통형 타워 본체를 갖추고 있습니다. 작동 중에 배가스는 타워 바닥에서 접선 방향으로 유입되어 위쪽으로 흐릅니다. 배플 플레이트의 블레이드에 의해 유도되는 가스는 위쪽으로 나선을 그리며 플레이트 아래로 흐르는 액체를 미세한 물방울로 원자화합니다. 이는 큰 기체-액체 접촉 영역을 생성합니다. 액적은 가스 흐름에 의해 운반되고 회전하여 가스-액체 상호 작용을 향상시키는 원심력을 생성합니다. 결국, 물방울은 타워 벽에 던져지고 벽을 따라 다음 배플 플레이트로 흘러 내려가며 추가 접촉을 위해 가스 흐름에 의해 다시 원자화됩니다. 설명한 대로 액체는 효과적인 분리를 유지하면서 가스와 완전히 접촉하여 미스트 혼입을 최소화합니다. 이 시스템의 기체-액체 부하 용량은 기존 배플 플레이트의 두 배 이상입니다.
타워의 우수한 기체-액체 접촉 조건은 알칼리성 액체에 의한 폐가스의 효율적인 흡수를 보장합니다. 또한, 사이클론 스크러버 타워는 탁월한 먼지 제거 성능을 보여줍니다. 가스 중의 먼지 입자는 나선형 배플판의 물 미스트에 의해 포집되고, 원심력에 의해 타워 벽에 던져진 입자와 물방울도 효과적으로 제거됩니다. 결과적으로 타워에서 나오는 가스에는 먼지와 물방울이 최소화됩니다. 빈 타워의 풍속 범위는 2.2~2.7m/s입니다.
소용돌이 스프레이 타워 구조:
그림에 표시된 대로: 전체 포장 스프레이 스크러빙 시스템에는 다음 구성 요소가 포함됩니다.
● 타워 본체는 PP(폴리프로필렌) 시트로 제작되었습니다.
● PP 나선형 배플로 구성된 프레임;
● UPVC(가소화되지 않은 폴리염화비닐)로 만들어진 스프레이 연결 파이프;
● PP 나선형 노즐;
● 부식 방지 PP 순환 펌프;
● 디미스터 층(메시/사이클론/배플 유형);
● 수동 및 자동 물 보충 장치;
● 넘침 및 배수관;
● 점검창.
사이클론 플레이트 타워 선택 매개변수:
운송 편의성과 안전성을 보장하기 위해 PP 사이클론 스크러버 타워는 두 가지 사양 범주로 나뉩니다.
Type 1: 일체형 물탱크 사이클론 스크러버(타워 직경: Φ1000mm-Φ2200mm)
Type 2 : 분할형 물탱크 사이클론 스크러버 (타워직경 : Φ2500mm-Φ3500mm)
공기 흐름 용량에 해당하는 사이클론 스크러버 타워 모델:
| 모델 | 풍량 범위 | 장치 크기 | 워터 펌프 동력 | 소용돌이 블레이드 수 | 풍속 범위 | 장비 재료 |
| XL-600 | 0-2800m3/h | Φ600×2950 | 0.75kw | 2 | 0-2.76m/s | PP/304/Q235/FRP |
| XL-800 | 3800-5000m3/h | Φ800×3300 | 0.75kw | 2 | 2.11-2.77m/s | PP/304/Q235/FRP |
| XL-1000 | 6000-7500m3/h | Φ1000×4380 | 1.5kw | 2 | 2.13-2.66m/s | PP/304/Q235/FRP |
| XL-1200 | 8500-11000m3/h | Φ1200×4430 | 2.2kw | 2 | 2.09-2.71m/s | PP/304/Q235/FRP |
| XL-1500 | 14000-17000m3/h | Φ1500×5000 | 3.75kw | 2 | 2.2-2.68m/s | PP/304/Q235/FRP |
| XL-1800 | 20000-25000m3/h | Φ1800×5650 | 5.5kw | 2 | 2.19-2.73m/초 | PP/304/Q235/FRP |
| XL-2000 | 25001-30000m3/h | Φ2000×6200 | 5.5kw | 2 | 2.21-2.66m/초 | PP/304/Q235/FRP |
| XL-2200 | 30001-37000m3/h | Φ2200×6700 | 7.5kw | 2 | 2.19-2.71m/s | PP/304/Q235/FRP |
| XL-2500 | 40000-47000m3/h | Φ2500×6850 | 7.5kw | 2 | 2.27-2.66m/초 | PP/304/Q235/FRP |
| XL-2800 | 49000-58000m3/h | Φ2800×7900 | 11kw | 2 | 2.21-2.62m/초 | PP/304/Q235/FRP |
| XL-3000 | 58000-68000m3/h | Φ3000×8000 | 11kw | 2 | 2.28-2.67m/초 | PP/304/Q235/FRP |
| XL-3200 | 68000-78000m3/h | Φ3200×8000 | 15kw | 2 | 2.35-2.7m/s | PP/304/Q235/FRP |
| XL-3500 | 78000-88000m3/h | Φ3500×8000 | 15kw | 2 | 2.25-2.54m/초 | PP/304/Q235/FRP |
참고: 고객 요구 사항에 따라 비표준 디자인을 만들 수 있습니다.

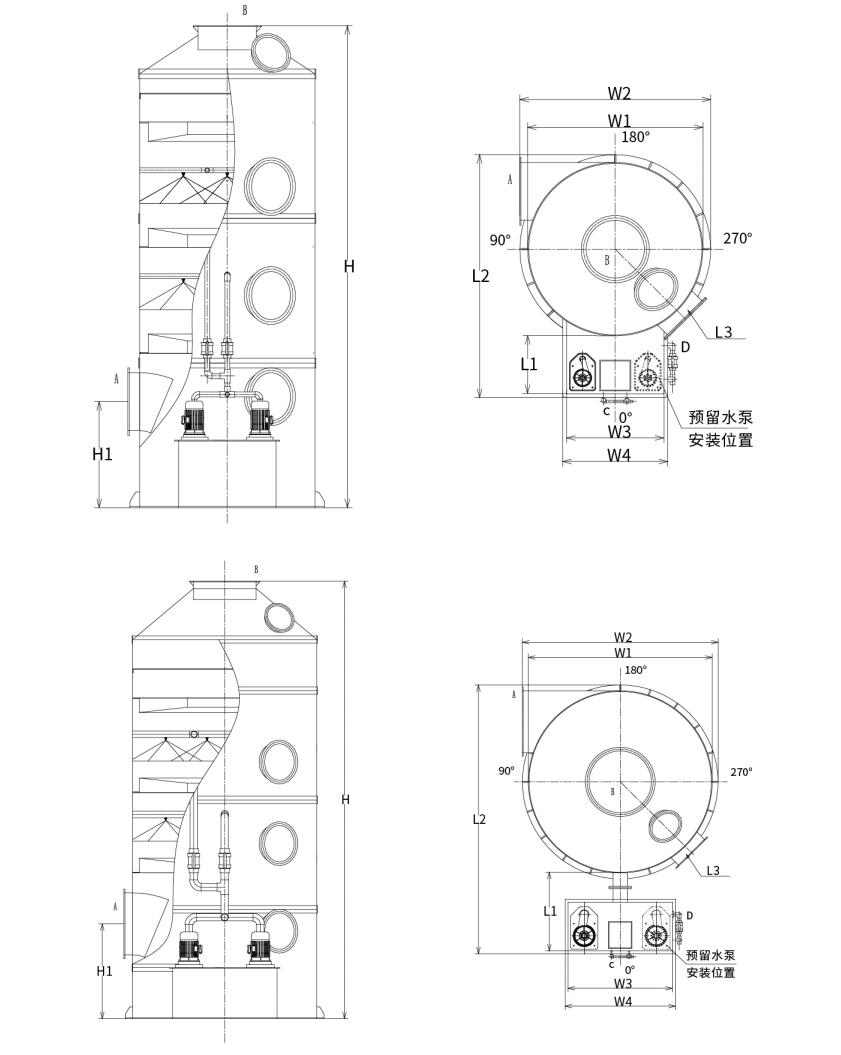

선택 다이어그램:
