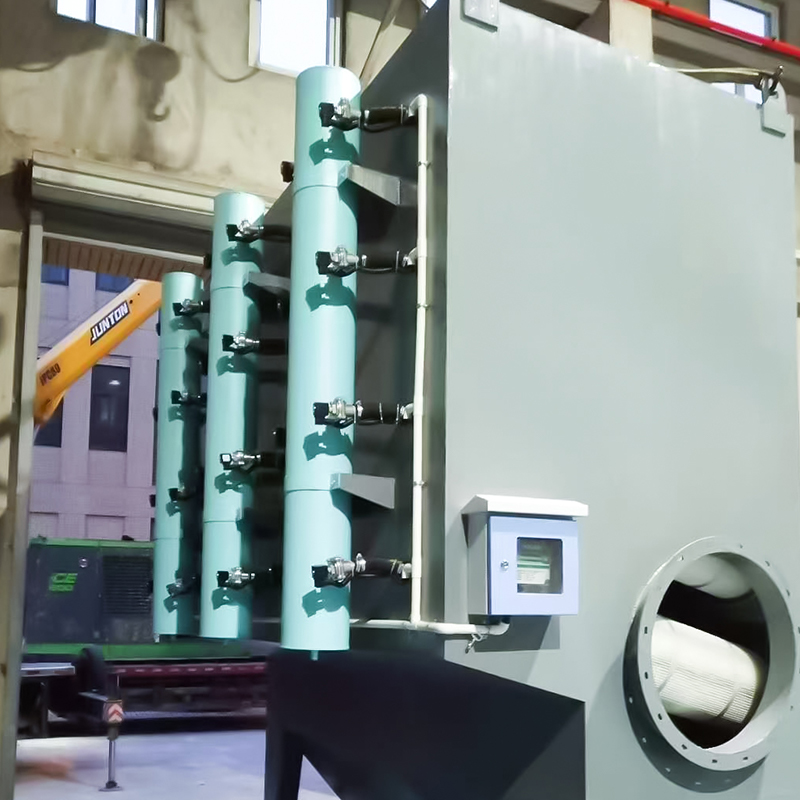

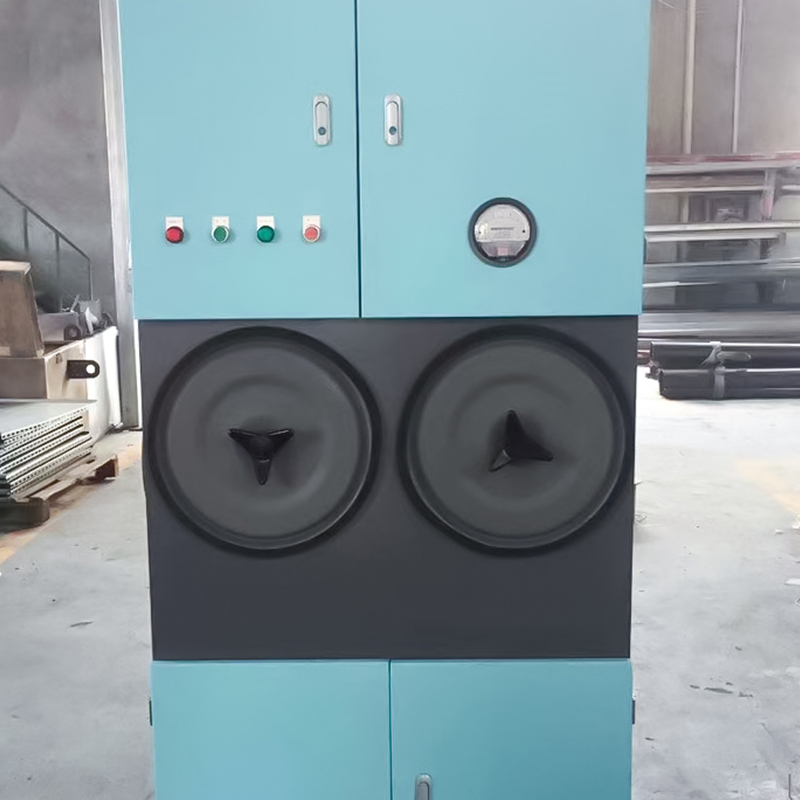

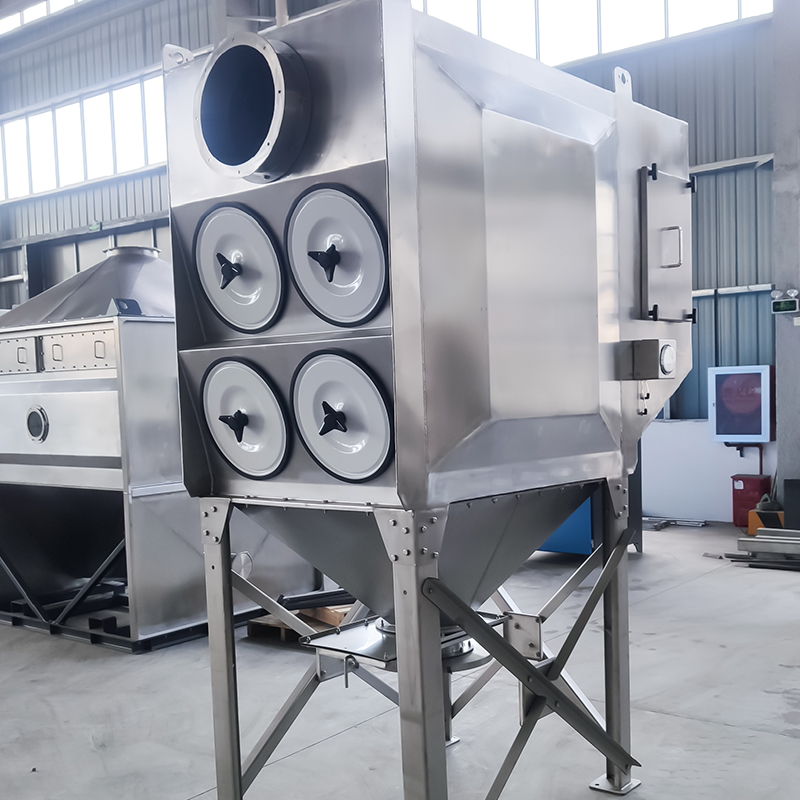

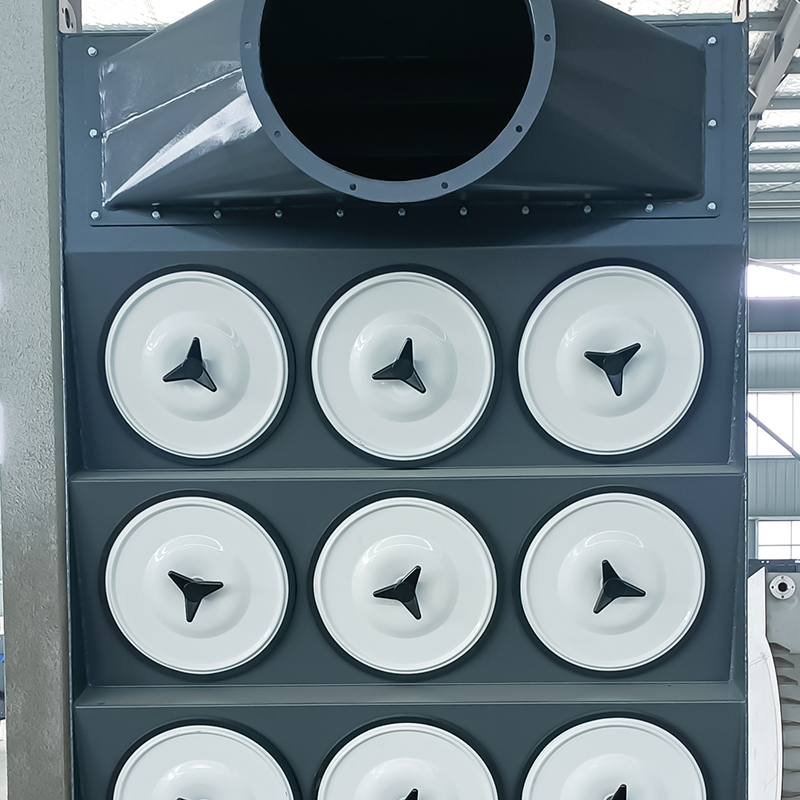

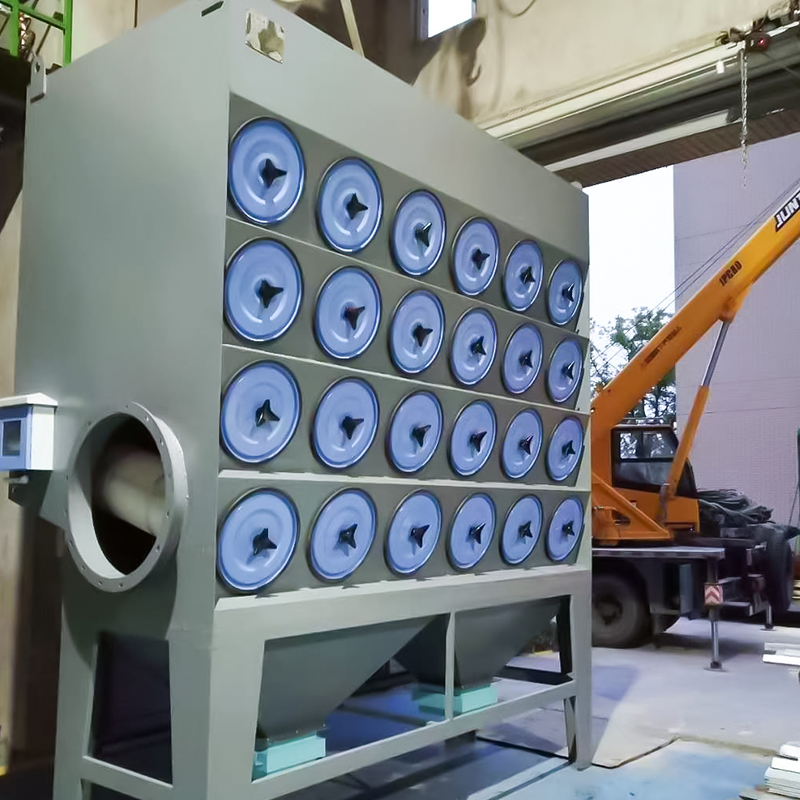

카트리지 집진기

카트리지 집진기의 작동 원리

카트리지 집진기는 필터 카트리지(폴리에스테르, 폴리테트라플루오로에틸렌 등의 섬유 재질)를 여과재로 사용하여 먼지가 많은 배기가스를 정화하는 장치입니다. 그 핵심 프로세스는 다음과 같습니다.

1. 먼지가 많은 가스 흡입구: 배기가스는 입구의 집진기로 들어가고 흐름 가이드를 통해 필터 카트리지 주위에 고르게 분배됩니다.

2. 여과 및 분리: 먼지 입자는 필터 카트리지 표면에 갇혀 있으며(주로 관성 충돌, 확산 및 스크리닝을 통해) 청정 가스는 필터 카트리지를 통과하여 청정 공기 챔버로 들어갑니다.

3. 먼지 재생: 필터 카트리지 표면의 먼지 층이 두꺼워지고 저항이 설정 값에 도달하면 펄스 제트(가장 일반적으로 사용됨) 또는 기계적 진동을 사용하여 필터 카트리지에서 먼지를 제거하고 호퍼에 떨어뜨려 필터의 여과 용량을 복원합니다.

4. 분진 배출 : 호퍼 내의 분진은 분진 배출 장치(예: 스크류 컨베이어 또는 스타 배출기)를 통해 정기적으로 배출됩니다.

문의하기

독립형 카트리지 집진기 사양

아니요 모델 기류 용량 필터 영역 외부 치수 힘 무게 효율성
1 LR-15/18 1500m3/h 18㎡ 800*750*2200mm 1.1kw 230kg 99.90%
2 LR-25/22 2500m3/h 22㎡ 820*920*2500mm 3kw 380kw 99.90%
3 LR-35/30 3500m3/h 30㎡ 850*920*2600mm 4kw 380kw 99.90%
4 LR-45/40 4500m3/h 40㎡ 890*940*2700mm 5.5kw 380kw 99.90%
5 LR-60/48 6000m3/h 48㎡ 990*960*2800mm 7.5kw 380kw 99.90%
6 LR-75/60 7500m3/h 60㎡ 1200*1200*3000mm 11kw 380kw 99.90%

카트리지 집진기 핵심기술 계산식

1. 여과 속도(v)

여과 속도는 단위 시간당 필터 카트리지의 유효 여과 영역을 통과하는 가스의 양이며 핵심 설계 매개변수입니다.
v = \frac{Q}{60 \times A}

- v: 일반적으로 먼지 특성에 따라 선택되는 여과 속도(m/min)(예: 건조하고 끈적이지 않는 먼지의 경우 1.0-2.0m/min, 끈적한 먼지의 경우 0.5-1.0m/min)
- Q: 처리 공기량(m3/h);
- A: 총 유효여과면적(m²).

2. 총 유효여과면적(A)

A = n \times A_1

- n: 필터 카트리지 수;
- A_1: 단일 필터 카트리지의 유효 여과 면적(m²), 카트리지 치수에서 계산: A_1 = \pi \times D \times L (D는 카트리지 직경, m; L은 카트리지 길이, m).

3. 필터 카트리지 수(n)

공기량과 여과 속도로부터 도출:
n = \frac{Q}{60 \times v \times A_1}

4. 장비 저항(ΔP)

카트리지 집진기의 총 저항은 여과재 자체의 저항과 먼지층의 저항으로 구성됩니다. 실험식(추정)은 다음과 같습니다.
\델타 P = \델타 P_0 \델타 P_d

- \Delta P_0: 청정 필터 카트리지 저항(Pa), 일반적으로 100-200 Pa;
- \Delta P_d: 먼지층 저항(Pa), 먼지층 두께 및 여과 속도와 관련됩니다. 작동 중 총 저항은 일반적으로 1000-1500 Pa 사이에서 제어됩니다.

5. 펄스 주입 매개변수(펄스 세척 모델의 경우)

- 주입 압력: 일반적으로 0.4-0.6MPa(압축 공기);
- 주입 시간: 필터 카트리지당 0.1-0.2초;
- 주입 주기: 저항 설정에 따라 일반적으로 30~120초입니다(차압 컨트롤러를 통해 자동으로 조정 가능).

효율적이고 안정적인 장비 작동을 보장하려면 실제 작동 조건(먼지 농도, 입자 크기, 온도 등)을 기반으로 위 공식을 조정해야 합니다.
